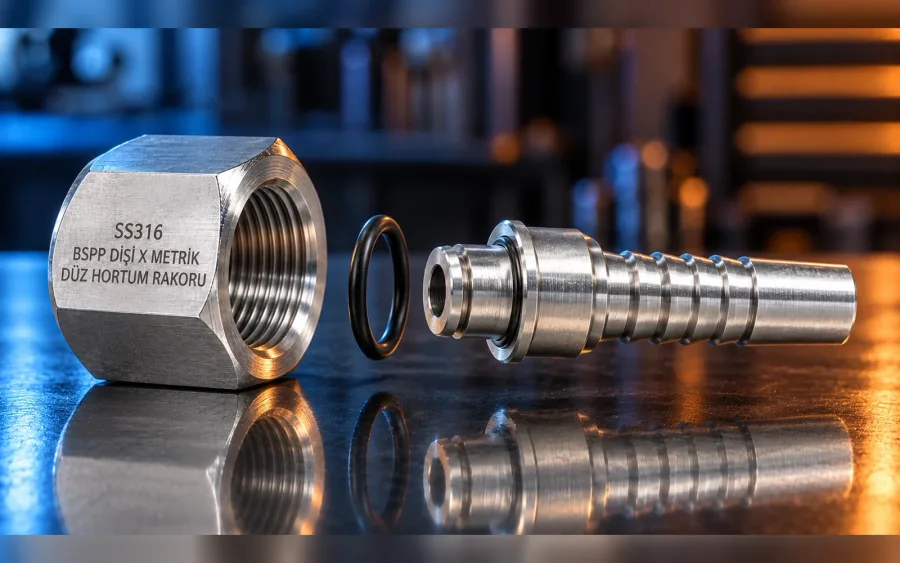

ORFS ve O-Ring Boss (ORB) Hidrolik Rakor Arasındaki Fark Nedir?
ORFS ve O-Ring Boss bağlantılarında sızdırmazlık elemanı olarak O-ring kullanılır. Bu benzerlik nedeniyle iki sistem zaman zaman birbirine karıştırılabilir. Ancak O-ringin bulunduğu yer, temas ettiği yüzey ve bağlantının kullanım amacı tamamen farklıdır.
ORFS bağlantıda O-ring, erkek rakorun düz ön yüzünde bulunur. Sızdırmazlık erkek ve dişi rakorun karşılıklı düz yüzeyleri arasında oluşur.
O-Ring Boss bağlantıda ise O-ring, erkek bağlantının diş arkasındaki kanalda bulunur. Rakor bir makine, valf, pompa veya manifold üzerindeki işlenmiş porta vidalandığında O-ring port girişinde sıkışarak sızdırmazlık sağlar.
Yanlış bağlantı türünün kullanılması;
O-ringin kesilmesine
Rakor yüzeyinin zarar görmesine
Port girişinin çizilmesine
Hidrolik yağ kaçağına
Dişlerin sıyrılmasına
Rakor veya ekipman gövdesinin çatlamasına
Bağlantının basınç altında gevşemesine
neden olabilir.
Doğru bağlantı seçimi için yalnızca diş çapı değil; O-ringin konumu, bağlantı yüzeyi, diş adımı ve port geometrisi de kontrol edilmelidir.
ORFS Hidrolik Rakor Nedir?
ORFS, “O-Ring Face Seal” ifadesinin kısaltmasıdır. Türkçede O-ringli düz yüzey sızdırmazlık bağlantısı olarak açıklanabilir.
ORFS erkek rakorun düz ön yüzünde işlenmiş bir O-ring yuvası bulunur. Dişi bağlantının düz yüzeyi, rakor sıkıldığında bu O-ring üzerine baskı uygular.
ORFS bağlantının temel özellikleri şunlardır:
Erkek bağlantının ön yüzünde O-ring bulunur.
Erkek ve dişi bağlantılar düz sızdırmazlık yüzeyine sahiptir.
Genellikle düz UN veya UNF diş kullanır.
Dişler sızdırmazlık sağlamaz.
O-ring, iki karşılıklı yüzey arasında sıkışır.
Boru ve hortum bağlantılarında kullanılabilir.
Titreşimli hidrolik sistemlerde tercih edilebilir.
Ölçüler sıklıkla dash numarasıyla gösterilir.
ORFS bağlantıda dişlerin görevi düz yüzeyleri birbirine çekmek ve O-ring üzerinde gerekli sıkıştırmayı oluşturmaktır.
O-Ring Boss (ORB) Hidrolik Rakor Nedir?
O-Ring Boss, düz dişli bir erkek rakorun makine veya ekipman üzerindeki uygun O-ringli porta bağlandığı sistemdir. Sektörde SAE O-Ring Boss, Straight Thread O-Ring veya kısaca ORB olarak adlandırılabilir.
ORB erkek bağlantıda O-ring, dişlerin hemen arkasındaki kanala yerleştirilir. Rakor porta vidalandığında O-ring, port girişindeki uygun pah veya sızdırmazlık bölgesinde sıkıştırılır.
ORB bağlantının temel özellikleri şunlardır:
O-ring erkek dişin arkasında bulunur.
Bağlantı bir ekipman portuna vidalanır.
Genellikle düz UN veya UNF diş kullanır.
Sızdırmazlık diş üzerinde oluşmaz.
O-ring, port girişinde sızdırmazlık sağlar.
Ayarlanabilir ve ayarlanamayan rakor tipleri bulunabilir.
Valf, pompa, silindir ve manifold bağlantılarında kullanılabilir.
Dirsek ve T bağlantıların yönlendirilmesine uygun tasarımları bulunabilir.
ORB bağlantının güvenli çalışması için rakor ile portun aynı ölçü ve standarda sahip olması gerekir.
ORFS Bağlantıda O-Ring Nerede Bulunur?
ORFS erkek rakora önden bakıldığında düz yüzey üzerinde dairesel bir O-ring görülür. O-ring özel bir kanal içerisinde tutulur.
Dişler O-ringin arkasında yer alır. Dişi bağlantı sıkıldığında düz yüzey O-ring üzerine baskı uygular.
ORFS bağlantıda sızdırmazlık şu iki parçanın arasında oluşur:
Erkek rakorun O-ringli düz yüzeyi
Dişi rakorun düz oturma yüzeyi
Bu nedenle ORFS, esas olarak rakor-rakor, rakor-hortum veya rakor-boru bağlantı yüzeyinde sızdırmazlık sağlar.
ORB Bağlantıda O-Ring Nerede Bulunur?
ORB erkek rakorda O-ring, dişin bittiği noktaya yakın bir kanalda bulunur. O-ring rakorun ön yüzünde değildir.
Rakor ekipman portuna vidalandığında O-ring şu yüzeyler arasında sıkışır:
Erkek rakorun O-ring kanalı
Port girişindeki işlenmiş sızdırmazlık bölgesi
Bu nedenle ORB, esas olarak rakor ile makine üzerindeki port arasında sızdırmazlık sağlar.
O-ring dişlere zarar vermeden ve port girişinde kontrollü biçimde sıkışmalıdır.
ORFS ve ORB Arasındaki Temel Farklar
O-ringin konumu
İki bağlantı arasındaki en kolay görülebilen fark O-ringin konumudur:
ORFS: O-ring erkek rakorun düz ön yüzündedir.
ORB: O-ring erkek dişin arkasındadır.
Bu kontrol birçok bağlantının ilk tanımlamasında yardımcı olur.
Sızdırmazlık yüzeyi
ORFS bağlantıda O-ring, iki düz rakor yüzeyi arasında çalışır.
ORB bağlantıda O-ring, erkek rakorun gövdesiyle makine portunun giriş bölgesi arasında çalışır.
Kullanım amacı
ORFS çoğunlukla boru ve hortum hatlarını birbirine bağlamak için kullanılır.
ORB çoğunlukla rakoru bir ekipman portuna bağlamak için kullanılır:
Hidrolik valf
Pompa
Silindir
Manifold
Motor
Filtre gövdesi
Basınç kontrol ekipmanı
Diş yapısı
Her iki bağlantıda da düz UN veya UNF diş görülebilir.
Diş yapısının benzer olması, ORFS ve ORB’nin birbirinin yerine kullanılabileceği anlamına gelmez. Sızdırmazlık yüzeyleri ve O-ring konumları farklıdır.
Montaj şekli
ORFS bağlantıda erkek ve dişi düz yüzeyler birbirine yaklaştırılarak O-ring sıkıştırılır.
ORB bağlantıda erkek rakor doğrudan ekipman portuna vidalanır. O-ring port girişinde sıkıştırılır.
ORFS ve ORB Karşılaştırma Tablosu
| Özellik | ORFS | O-Ring Boss (ORB) |
|---|---|---|
| O-ringin konumu | Erkek rakorun ön yüzünde | Erkek dişin arkasında |
| Sızdırmazlık bölgesi | Karşılıklı düz rakor yüzeyleri | Rakor gövdesi ile port girişi |
| Yaygın kullanım | Hortum ve boru bağlantıları | Valf, pompa ve manifold portları |
| Diş yapısı | Genellikle düz UN/UNF | Genellikle düz UN/UNF |
| Diş sızdırmazlık sağlar mı? | Hayır | Hayır |
| Dişi tarafta O-ring var mı? | Genellikle hayır | Port tasarımına göre O-ring erkek taraftadır |
| Ayarlanabilir dirsek seçeneği | Hortum/rakor tasarımına bağlı | Yaygın olarak bulunabilir |
| Doğrudan birbirine takılabilir mi? | Hayır | Hayır |
Tablodaki bilgiler genel bağlantı yapısını açıklar. Nihai seçim yapılırken üreticinin teknik ölçüleri ve port standardı kontrol edilmelidir.
ORFS ve ORB Birbirine Bağlanabilir mi?
ORFS ve ORB parçalar doğrudan birbirine bağlanmamalıdır.
Diş ölçüleri bazı bağlantılarda birbirine yakın veya aynı görünebilir. Ancak sızdırmazlık yüzeyleri farklı olduğu için güvenli bağlantı oluşmaz.
ORFS erkek bağlantının ön yüzündeki O-ring, düz bir ORFS dişi yüzeye basmalıdır. ORB erkek bağlantının diş arkasındaki O-ring ise uygun işlenmiş port girişinde çalışmalıdır.
Uyumsuz montaj şu sorunlara yol açabilir:
O-ringin doğru yüzeye temas etmemesi
Bağlantının ilk anda sıkılmış görünmesine rağmen kaçırması
O-ring yuvasının zarar görmesi
Dişlerin aşırı yüklenmesi
Port girişinin çizilmesi
Rakor gövdesinin çatlaması
ORFS ile ORB arasında geçiş yapılması gerekiyorsa bir tarafı ORFS, diğer tarafı uygun ORB port standardında olan adaptör kullanılmalıdır.
ORB ile ORFS Nasıl Ayırt Edilir?
Bağlantıyı tanımlamak için şu sıra izlenebilir:
O-ringin bulunduğu yere bakın.
Rakor ucunun düz veya farklı geometrili olduğunu kontrol edin.
O-ringin ön yüzde mi, diş arkasında mı olduğunu belirleyin.
Diş dış çapını kumpasla ölçün.
Diş tarağıyla bir inçteki diş sayısını belirleyin.
Bağlantının hortuma mı yoksa ekipman portuna mı takıldığını inceleyin.
Ölçüleri güncel üretici tablosuyla karşılaştırın.
O-ring rakorun düz ön yüzündeyse bağlantı ORFS olabilir. O-ring erkek dişin arkasındaysa bağlantı ORB olabilir.
Yalnızca O-ring konumuna göre nihai karar verilmemeli; diş ve port ölçüleri de doğrulanmalıdır.
ORB Port Nasıl Anlaşılır?
Bir makine üzerindeki portun ORB olup olmadığını belirlemek için portun diş ve giriş geometrisi incelenmelidir.
ORB portlarda genel olarak:
Düz iç diş bulunur.
Giriş kısmında O-ringin çalışacağı uygun bir pah veya sızdırmazlık bölgesi vardır.
Sızdırmazlık dişlerin üzerinde oluşmaz.
Erkek rakordaki O-ring port girişine temas eder.
Portun içine PTFE bant kalıntısı bulunması onun konik boru dişi olduğunu kanıtlamaz. Daha önce yanlış bir montaj yapılmış olabilir.
Port ölçüsü ve standardı kesinleştirilmeden yeni bağlantı takılmamalıdır.
ORB ile NPT Arasındaki Fark Nedir?
ORB ile NPT bağlantıların sızdırmazlık yöntemleri farklıdır.
ORB bağlantıda:
Diş düzdür.
O-ring diş arkasında bulunur.
Sızdırmazlık port girişinde oluşur.
NPT bağlantıda:
Diş koniktir.
Bağlantı sıkıldıkça dişler birbirine yaklaşır.
Uygulamaya uygun diş sızdırmazlık malzemesi kullanılabilir.
NPT portuna ORB rakor veya ORB portuna NPT rakor zorla takılmamalıdır. Dişler ilk birkaç tur birbirine girse bile güvenli ve standart bir bağlantı oluşmaz.
ORB ile BSPP O-Ringli Port Aynı mıdır?
BSPP bağlantılarda da düz diş ve O-ringli sızdırmazlık tasarımları bulunabilir. Ancak BSPP ile ORB aynı diş standardı değildir.
Temel farklar şunlardır:
ORB genellikle UN veya UNF diş kullanır.
BSPP, G olarak gösterilen 55 derece Whitworth diş profiline sahiptir.
Diş çapları ve adımları farklı olabilir.
O-ringin yerleştiği yüzey ve port geometrisi değişebilir.
Her iki bağlantının düz dişli ve O-ringli görünmesi, birbirleriyle uyumlu oldukları anlamına gelmez.
Ayarlanabilir ORB Rakor Nedir?
Dirsek ve T tipi ORB rakorlarda bağlantının yönünün ayarlanması gerekebilir. Bu ürünlerde genellikle kontra somunu ve destek pulu bulunan ayarlanabilir bir tasarım kullanılır.
Genel montaj prensibi şöyledir:
Kontra somunu ve pulu geri alın.
O-ringi uygun montaj yağıyla hafifçe yağlayın.
Rakoru porta kontrollü şekilde vidalayın.
Rakor gövdesini gerekli yöne çevirin.
Gövdeyi sabit tutun.
Kontra somununu üreticinin belirttiği değerde sıkın.
Bu işlem sırasında O-ring ezilmemeli, kesilmemeli veya yuvasından çıkarılmamalıdır.
Rakorun yönünü ayarlamak için gevşek bırakılması doğru değildir. Sızdırmazlık ve mekanik sabitleme üreticinin montaj talimatına göre tamamlanmalıdır.
ORFS Rakor Ölçüsü Nasıl Kontrol Edilir?
ORFS bağlantıda şu bilgiler birlikte değerlendirilmelidir:
Erkek diş dış çapı
Bir inçteki diş sayısı
Düz diş yapısı
Düz sızdırmazlık yüzeyi
Ön yüzdeki O-ring yuvası
Dash ölçüsü
Hortum veya boru ölçüsü
ORFS ölçümünün ayrıntıları için ORFS rakor ölçüsü belirleme rehberimizi inceleyebilirsiniz.
ORB Rakor Ölçüsü Nasıl Kontrol Edilir?
ORB erkek rakor ölçülürken şu adımlar uygulanabilir:
Rakoru ve dişleri temizleyin.
O-ringi dikkatli biçimde kontrol edin.
Erkek dişin dış çapını kumpasla ölçün.
Diş tarağıyla TPI değerini belirleyin.
Dişin düz olduğunu doğrulayın.
O-ring kanalının diş arkasında bulunduğunu kontrol edin.
Portun iç dişini ve giriş geometrisini inceleyin.
Sonuçları güncel ORB ölçü tablosuyla karşılaştırın.
Kullanılmış O-ring şişmiş veya yassılaşmış olabileceği için ölçü belirlenirken yalnızca eski contaya güvenilmemelidir.
Mümkünse rakor ürün kodu, makinenin teknik belgesi veya port standardı kullanılmalıdır.
ORFS ve ORB O-Ringleri Aynı mıdır?
ORFS ve ORB bağlantılarında kullanılan O-ringler görünüş olarak benzer olabilir. Ancak ölçü, kesit çapı, sertlik ve çalışma yuvası farklı olabilir.
Bir ORFS O-ringi yalnızca çapı benziyor diye ORB bağlantıda kullanılmamalıdır. Aynı şekilde ORB O-ringi de teknik doğrulama olmadan ORFS rakora takılmamalıdır.
O-ring seçerken şu bilgiler kontrol edilmelidir:
İç çap
Kesit çapı
Ölçü standardı
Elastomer malzemesi
Sertlik
Akışkan uyumluluğu
Çalışma sıcaklığı
Sistem basıncı
Üretici ürün kodu
Yanlış ölçülü O-ring montaj sırasında sağlam görünse bile basınç altında yuvasından çıkabilir veya kesilebilir.
NBR ve FKM O-Ring Seçimi
ORFS ve ORB bağlantılarda O-ring malzemesi kullanılan akışkana ve sıcaklığa uygun olmalıdır.
NBR, birçok standart mineral yağlı hidrolik sistemde yaygın olarak kullanılır. FKM ise daha yüksek sıcaklık veya farklı kimyasal dayanım gereken uygulamalarda tercih edilebilir.
Ancak FKM her koşulda NBR’den daha iyi değildir. Düşük sıcaklık performansı ve akışkan uyumluluğu kullanılan özel elastomer karışımına göre değişebilir.
O-ring yalnızca rengine bakılarak tanımlanmamalıdır. Aynı renkteki O-ringler farklı malzemelerden üretilebilir.
Montajda Yapılan Yaygın Hatalar
ORFS ve ORB bağlantıların montajında şu hatalarla sık karşılaşılır:
O-ring konumuna bakmadan rakor standardını tahmin etmek
Sadece diş çapını ölçmek
Diş adımını kontrol etmemek
ORFS rakoru ORB porta takmaya çalışmak
ORB rakoru ORFS dişi bağlantıyla birleştirmek
ORB ile BSPP portu karıştırmak
ORB ile NPT portu karıştırmak
Hasarlı O-ringi yeniden kullanmak
O-ringi keskin dişlerin üzerinden korumasız geçirmek
O-ring yuvasındaki kiri temizlememek
Rakoru aşırı sıkmak
Ayarlanabilir rakorun kontra somununu gevşek bırakmak
Uygun olmayan montaj yağı kullanmak
O-ring malzemesini yalnızca renge göre belirlemek
Bağlantının dişleri kolayca ilerlemiyorsa anahtarla zorlanmamalıdır. Önce diş ölçüsü ve bağlantı standardı tekrar kontrol edilmelidir.
ORFS ve ORB Bağlantılarda Kaçak Neden Oluşur?
Kaçağa neden olabilecek başlıca durumlar şunlardır:
Yanlış O-ring ölçüsü
Akışkanla uyumsuz O-ring malzemesi
O-ringde kesik veya ezilme
O-ring yuvasında çapak
Düz sızdırmazlık yüzeyinde çizik
ORB port girişinde hasar
Yanlış bağlantı standardı
Yetersiz sıkma
Aşırı sıkma
Rakorun eksen kaçıklığı
Hortumun rakora yan yük uygulaması
Aşırı sıcaklık
Sistem basıncının ürün sınırını aşması
Kaçağın kaynağı belirlenmeden yalnızca rakoru daha fazla sıkmak, parçaların kalıcı şekilde zarar görmesine neden olabilir.
Güvenli Kaçak Kontrolü Nasıl Yapılmalıdır?
Bağlantı kaçırıyorsa rakor basınç altındayken sıkılmamalı veya sökülmemelidir.
Güvenli kontrol sırası şöyledir:
Makineyi durdurun.
Sistem basıncını tamamen boşaltın.
Birikmiş enerjiyi giderin.
Rakoru güvenli şekilde sökün.
Bağlantı standardını doğrulayın.
Dişleri ve sızdırmazlık yüzeylerini inceleyin.
O-ringi kontrol edin.
Hasarlı parçaları değiştirin.
Bağlantıyı üretici talimatına göre monte edin.
Sistemi kontrollü şekilde basınçlandırın.
Basınçlı hidrolik kaçakları çıplak elle kontrol edilmemelidir. İnce hidrolik yağ jeti cilt altına nüfuz ederek ciddi yaralanmaya neden olabilir.
Paslanmaz ORFS ve ORB Rakorların Kullanım Alanları
Paslanmaz çelik ORFS ve ORB rakorlar, korozyon dayanımının önemli olduğu çeşitli uygulamalarda kullanılabilir:
Kimya ve petrokimya tesisleri
Gıda işleme makineleri
Denizcilik uygulamaları
Endüstriyel hidrolik üniteler
Mobil hidrolik makineler
Test ve ölçüm sistemleri
Yıkama ekipmanları
Dış ortam makineleri
Basınçlı akışkan hatları
AISI 316 veya 316L paslanmaz çelik birçok korozif ortam için uygun olabilir. Nihai malzeme seçimi akışkanın kimyasal özelliklerine, sıcaklığa, basınca ve çevresel şartlara göre yapılmalıdır.
Profesyonel Makine ORFS ve ORB Rakor Çözümleri
Profesyonel Makine olarak farklı bağlantı, diş ve sızdırmazlık seçeneklerine sahip paslanmaz hidrolik rakor çözümleri sunuyoruz.
Paslanmaz hidrolik rakor ürünlerimizi inceleyin
Bağlantı standardından emin değilseniz şu bilgileri paylaşabilirsiniz:
Rakorun ön ve yan görünüm fotoğrafları
O-ringin bulunduğu bölgenin fotoğrafı
Erkek diş dış çapı
Bir inçteki diş sayısı
Port girişinin fotoğrafı
Hortum veya boru ölçüsü
Mevcut ürün kodu
Çalışma basıncı
Akışkan türü
Çalışma sıcaklığı
Bu bilgiler ORFS veya ORB bağlantının, uygun ölçünün ve doğru O-ring malzemesinin belirlenmesine yardımcı olur.
Sonuç
ORFS ve O-Ring Boss bağlantılarında O-ring kullanılsa da iki sistem aynı değildir.
Temel fark O-ringin konumudur:
ORFS bağlantıda O-ring erkek rakorun düz ön yüzündedir.
ORB bağlantıda O-ring erkek dişin arkasındadır.
ORFS, karşılıklı düz rakor yüzeyleri arasında sızdırmazlık sağlar.
ORB, rakor ile ekipman portu arasında sızdırmazlık sağlar.
Bağlantı seçerken yalnızca diş çapına bakılmamalıdır. Diş adımı, O-ring konumu, sızdırmazlık yüzeyi, port geometrisi, çalışma basıncı ve akışkan uyumluluğu birlikte kontrol edilmelidir.
ORFS ve ORB parçalar zorla birleştirilmemeli; iki standart arasında geçiş gerektiğinde uygun basınç sınıfına sahip adaptör kullanılmalıdır.
