Paslanmaz Nipeller
Teknik özellikler, kullanım alanları ve video

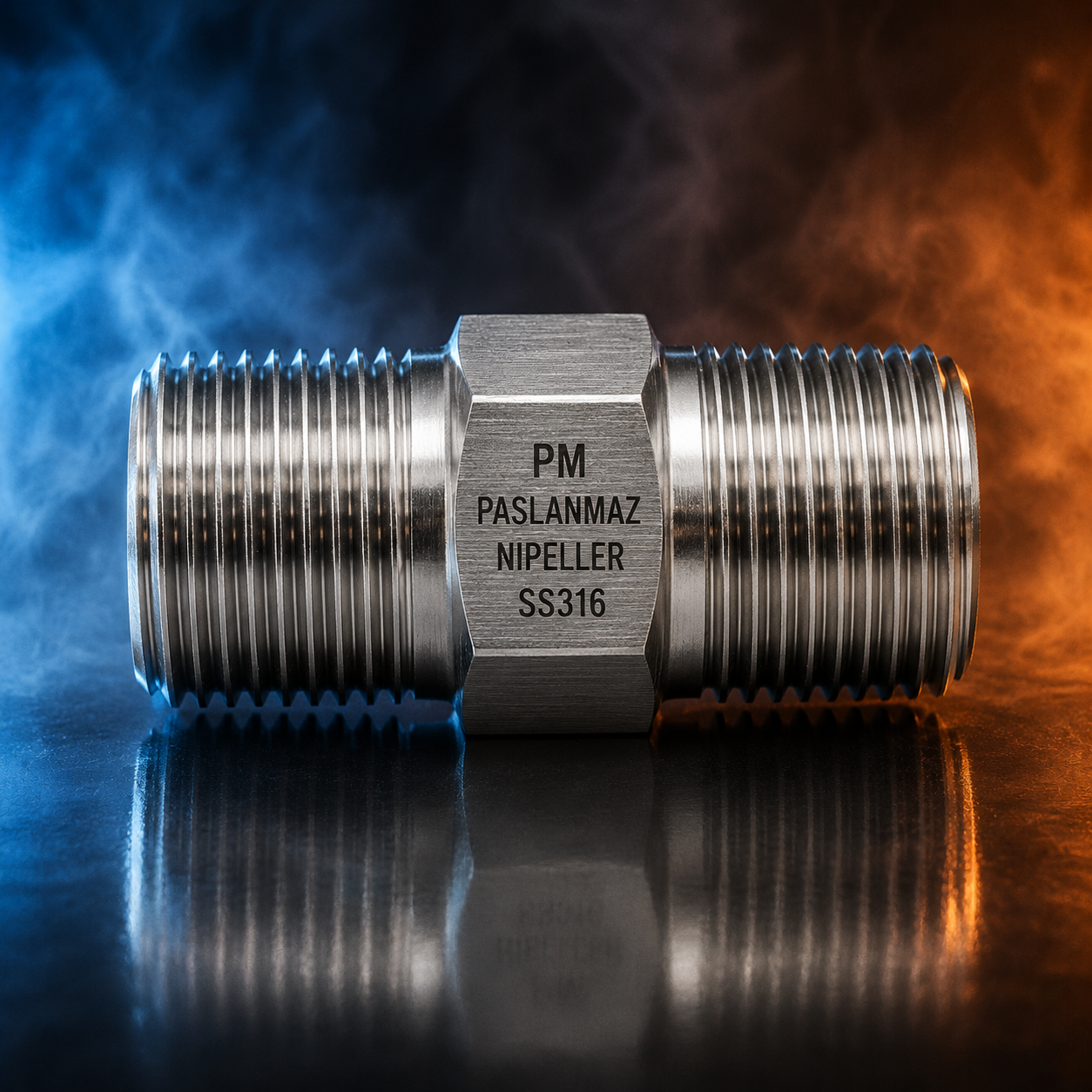

Paslanmaz Nipeller SS316
Paslanmaz Nipeller SS316, iki dişi bağlantı noktasını birleştirmek, bağlantı mesafesini uzatmak veya farklı çap ve diş standartları arasında geçiş sağlamak için kullanılan iki taraflı erkek dişli paslanmaz bağlantı elemanlarıdır.
Ürün ailesi; eşit çaplı dişli nipel, redüksiyon nipeli, uzatma nipeli ve merkezinde anahtar ağzı bulunan altı köşe nipel tiplerini kapsayabilir. BSPP paralel G, BSPT konik R, NPT ve ISO metrik erkek dişler aynı veya farklı standartlarda bir araya getirilebilir.
SS316 paslanmaz çelik gövde; neme, korozyona ve zorlu proses koşullarına karşı yüksek dayanım sunar. Nihai basınç kapasitesi; ölçü, hortum yapısı, presleme sistemi, sızdırmazlık elemanı, sıcaklık, akışkan ve montaj şartlarına göre değerlendirilmelidir.
SS316 Teknik Özellikleri
- Yüksek korozyon dayanımına sahip SS316 paslanmaz çelik gövde
- BSPP, BSPT, NPT ve ISO metrik diş seçenekleri
- İki taraflı erkek dişli bağlantı yapısı
- Eşit çaplı, redüksiyonlu, uzatma ve altı köşe nipel tipleri
- Hortum, boru, vana, pompa, silindir ve manifold bağlantılarına uygun çözümler
- Anahtarla kontrollü montaja uygun işlenmiş gövde
- Hassas CNC işlenmiş ve ölçü kontrollü bağlantı yüzeyleri
- Anahtarla kontrollü montaja uygun altı köşe veya projeye özel gövde
- Diş standardına göre konik diş sızdırmazlığı, conta, O-Ring veya metal oturma yüzeyi
- Teknik çizim, ölçü listesi veya doğrulanmış numuneye göre özel imalat
Nipel Bağlantı Seçenekleri
| Ürün grubu | SS316 paslanmaz nipeller |
|---|---|
| Malzeme | SS316 paslanmaz çelik |
| Diş standartları | BSPP (G), BSPT (R), NPT ve ISO metrik |
| Bağlantı yapısı | Erkek-erkek; eşit veya farklı çap ve diş standardında |
| Nipel tipleri | Dişli, redüksiyonlu, uzatma ve altı köşe |
| Diş profilleri | BSP için 55° Whitworth; NPT ve metrik için 60° |
| Sızdırmazlık | Diş ve bağlantı geometrisine uygun conta, O-Ring, konik diş veya metal oturma yüzeyi |
| Ölçüler | Seçilen standart, karşı bağlantı ve onaylı teknik resme göre |
| Basınç uygunluğu | Geometri, ölçü, akışkan ve çalışma şartlarına göre değerlendirilir |
| Ürün kodu | Sipariş ve onaylı teknik resme göre belirlenir |
| Üretim | Standart ölçü veya teknik çizim/numuneye göre özel imalat |
Kullanım Alanları
- Hidrolik hortum ve boru bağlantıları
- Hidrolik güç üniteleri ve manifold sistemleri
- İki dişi port veya ekipmanın birleştirilmesi
- Farklı çap ve diş standartları arasındaki redüksiyon geçişleri
- Bağlantı mesafesinin uzatılması gereken uygulamalar
- Makine imalatı, bakım ve revizyon projeleri
- Endüstriyel tesisat ve proses hatları
- Gıda, kimya ve denizcilik uygulamaları
- Korozyon dayanımı gerektiren hidrolik sistemler
