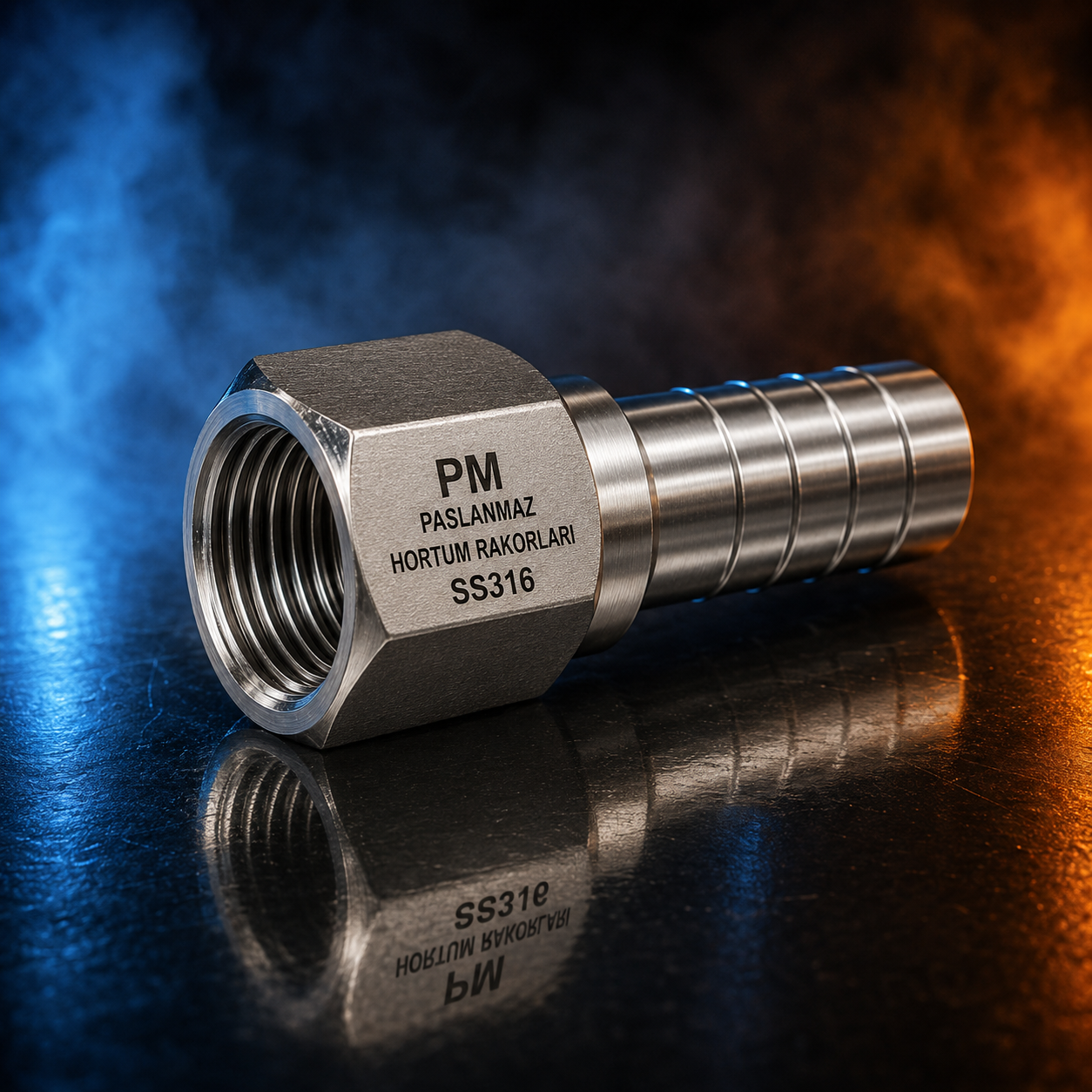

Paslanmaz Hortum Rakorları
Teknik özellikler, kullanım alanları ve video
Paslanmaz Hortum Rakorları, hidrolik hortumların pompa, vana, silindir, manifold, boru hattı ve diğer ekipmanlara bağlanmasını sağlayan SS316 paslanmaz bağlantı elemanlarıdır. Rakor gövdesi, hortum ucu ve uygun pres yüksüğü birlikte bir bağlantı sistemi oluşturur.
Ürün ailesi; düz, 45° ve 90° gövde biçimlerini; erkek, dişi, döner somunlu, O-Ringli ve projeye özel bağlantıları kapsayabilir. BSPP paralel G, BSPT konik R, NPT ve ISO metrik diş seçenekleri farklı hortum ölçüleriyle birleştirilebilir.
SS316 paslanmaz çelik gövde; neme, korozyona ve zorlu proses koşullarına karşı yüksek dayanım sunar. Nihai basınç kapasitesi; ölçü, hortum yapısı, presleme sistemi, sızdırmazlık elemanı, sıcaklık, akışkan ve montaj şartlarına göre değerlendirilmelidir.
SS316 Teknik Özellikleri
- Yüksek korozyon dayanımına sahip SS316 paslanmaz çelik gövde
- BSPP, BSPT, NPT ve ISO metrik diş seçenekleri
- Erkek, dişi, döner somunlu, O-Ringli ve farklı oturma yüzeyli bağlantılar
- Düz, 45°, 90° ve projeye özel hortum rakoru gövdeleri
- Hortum, boru, vana, pompa, silindir ve manifold bağlantılarına uygun çözümler
- Anahtarla kontrollü montaja uygun işlenmiş gövde
- Hassas CNC işlenmiş ve ölçü kontrollü bağlantı yüzeyleri
- Hortum yapısına uygun tırtıl geometrisi ve pres yüksüğü seçeneği
- Diş standardına göre konik diş sızdırmazlığı, conta, O-Ring veya metal oturma yüzeyi
- Teknik çizim, ölçü listesi veya doğrulanmış numuneye göre özel imalat
Hortum Rakoru Seçenekleri
| Ürün grubu | SS316 paslanmaz hidrolik hortum rakorları |
|---|---|
| Malzeme | SS316 paslanmaz çelik |
| Diş standartları | BSPP (G), BSPT (R), NPT ve ISO metrik |
| Bağlantı yapıları | Erkek, dişi, somunlu, O-Ringli, konik veya metal oturmalı |
| Gövde biçimleri | Düz, 45°, 90° ve projeye özel |
| Hortum tarafı | Hortum iç çapı, tel katı ve üretici serisine uygun tırtıl geometrisi |
| Pres yüksüğü | Hortum ve rakor sistemiyle uyumlu SS316 yüksük |
| Presleme | Hortum ve rakor üreticisinin doğrulanmış pres çapı ve prosedürüne göre |
| Diş profilleri | BSP için 55° Whitworth; NPT ve metrik için 60° |
| Sızdırmazlık | Diş ve bağlantı geometrisine uygun conta, O-Ring, konik diş veya metal oturma yüzeyi |
| Ölçüler | Seçilen standart, karşı bağlantı ve onaylı teknik resme göre |
| Basınç uygunluğu | Geometri, ölçü, akışkan ve çalışma şartlarına göre değerlendirilir |
| Ürün kodu | Sipariş ve onaylı teknik resme göre belirlenir |
| Üretim | Standart ölçü veya teknik çizim/numuneye göre özel imalat |
Kullanım Alanları
- Hidrolik hortum ve boru bağlantıları
- Hidrolik güç üniteleri ve manifold sistemleri
- Pompa, vana, silindir ve manifold hortum bağlantıları
- Mobil ve endüstriyel hidrolik hortum hatları
- Makine imalatı, bakım ve revizyon projeleri
- Endüstriyel tesisat ve proses hatları
- Gıda, kimya ve denizcilik uygulamaları
- Korozyon dayanımı gerektiren hidrolik sistemler
