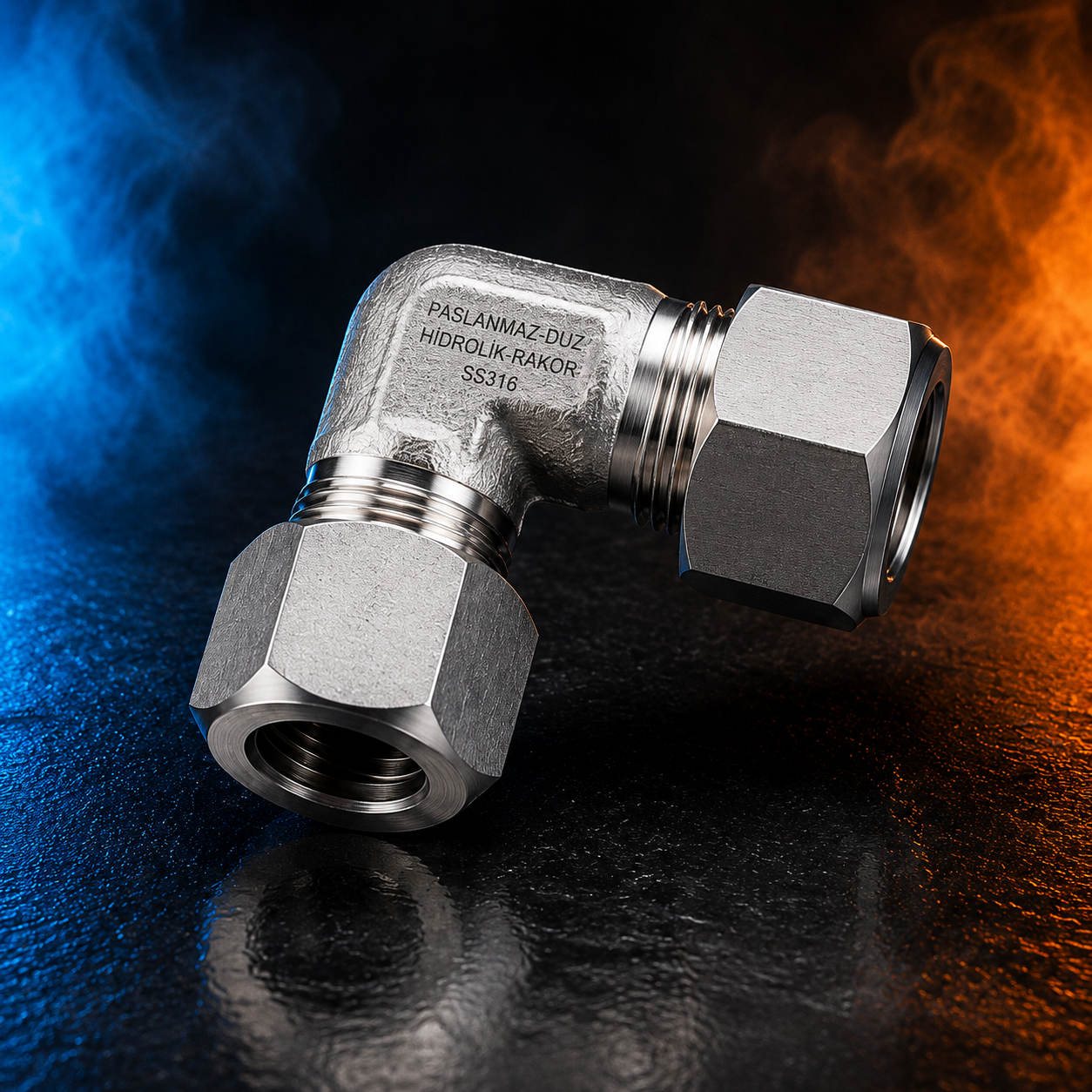

Paslanmaz Dirsekler
Teknik özellikler, kullanım alanları ve video
Paslanmaz Dirsekler, hidrolik hortum ve boru hatlarında akış yönünü değiştirmek, bağlantı noktasındaki bükülme ihtiyacını azaltmak ve dar montaj alanlarında ekipmanlara erişmek için kullanılan SS316 paslanmaz bağlantı elemanlarıdır.
Ürün ailesi; 45°, 90° ve teknik çizime özel açılarda erkek-erkek, erkek-dişi, dişi-dişi, somunlu veya O-Ringli bağlantıları kapsayabilir. BSPP paralel G, BSPT konik R, NPT ve ISO metrik dişler projeye göre aynı veya farklı standartlarda bir araya getirilebilir.
SS316 paslanmaz çelik gövde; neme, korozyona ve zorlu proses koşullarına karşı yüksek dayanım sunar. Nihai basınç kapasitesi; ölçü, hortum yapısı, presleme sistemi, sızdırmazlık elemanı, sıcaklık, akışkan ve montaj şartlarına göre değerlendirilmelidir.
SS316 Teknik Özellikleri
- Yüksek korozyon dayanımına sahip SS316 paslanmaz çelik gövde
- BSPP, BSPT, NPT ve ISO metrik diş seçenekleri
- Erkek-erkek, erkek-dişi, dişi-dişi ve somunlu bağlantı kombinasyonları
- 45°, 90° ve teknik çizime özel açılı dirsek gövdeleri
- Hortum, boru, vana, pompa, silindir ve manifold bağlantılarına uygun çözümler
- Anahtarla kontrollü montaja uygun işlenmiş gövde
- Hassas CNC işlenmiş ve ölçü kontrollü bağlantı yüzeyleri
- Diş standardına göre konik diş sızdırmazlığı, conta, O-Ring veya metal oturma yüzeyi
- Teknik çizim, ölçü listesi veya doğrulanmış numuneye göre özel imalat
Dirsek Bağlantı Seçenekleri
| Ürün grubu | SS316 paslanmaz hidrolik dirsekler |
|---|---|
| Malzeme | SS316 paslanmaz çelik |
| Diş standartları | BSPP (G), BSPT (R), NPT ve ISO metrik |
| Bağlantı kombinasyonları | Erkek-erkek, erkek-dişi, dişi-dişi ve projeye özel geçiş |
| Açı seçenekleri | 45°, 90° veya onaylı teknik çizime özel açı |
| Gövde biçimleri | Sabit, döner somunlu, O-Ringli, redüksiyonlu veya projeye özel |
| Diş profilleri | BSP için 55° Whitworth; NPT ve metrik için 60° |
| Sızdırmazlık | Diş ve bağlantı geometrisine uygun conta, O-Ring, konik diş veya metal oturma yüzeyi |
| Ölçüler | Seçilen standart, karşı bağlantı ve onaylı teknik resme göre |
| Basınç uygunluğu | Geometri, ölçü, akışkan ve çalışma şartlarına göre değerlendirilir |
| Ürün kodu | Sipariş ve onaylı teknik resme göre belirlenir |
| Üretim | Standart ölçü veya teknik çizim/numuneye göre özel imalat |
Kullanım Alanları
- Hidrolik hortum ve boru bağlantıları
- Hidrolik güç üniteleri ve manifold sistemleri
- Akış yönünün 45° veya 90° değiştirilmesi gereken uygulamalar
- Dar montaj alanları ve ekipman portu bağlantıları
- Makine imalatı, bakım ve revizyon projeleri
- Endüstriyel tesisat ve proses hatları
- Gıda, kimya ve denizcilik uygulamaları
- Korozyon dayanımı gerektiren hidrolik sistemler
